F-Stecker auf Koaxialkabel montieren (Cabelcon CX3 7.0 QM)
In dieser bebilderten Schritt-für-Schritt-Anleitung zeige ich dir, wie du mit einer Kompressionszange einen F-Stecker auf ein Koaxialkabel montierst. Dabei erkläre ich dir die Vorteile von Kompressionssteckern und worin sich die einzelnen Cabelcon-Steckertypen (Typ: CX3 4.9 HQ, CX3 5.1 HQ und CX3 7.0 QM) unterscheiden bzw. welcher zu welchem Sat-Kabel passt.
Neues Fernsehkabel
Antennenkabel mit F-Stecker sind zwar auch vorkonfektioniert erhältlich, aber nur selten in der exakt benötigten Länge. In meinem Fall würde ein 7,5 Meter langes Kabel etwa 2 Meter Überlänge mitbringen, die irgendwo versteckt werden müssten. Da das Fernsehkabel durch die Wand ins Nachbarzimmer geführt werden soll, müsste ich außerdem aufgrund des fest montierten Steckers ein größeres Loch bohren. Da die Montage eines F-Steckers auf ein Koaxialkabel kein Hexenwerk ist, konfektioniere ich mir mein eigenes Anschlusskabel in 5,5 Meter Länge.
Koaxialkabel
Für meinen Anwendungsfall, habe ich mich für ein 5-fach geschirmtes Koaxialkabel der Marke PremiumX entschieden. Obwohl der Name etwas anderes suggerieren mag, handelt es sich um ein eher einfaches Kabel, welches meinem Empfinden nach nicht mit Kathrein, Axing, Maximum oder anderen Premiummarken zu vergleichen ist. Dafür ist es aber um ein vielfaches günstiger und hebt sich mit seinem Vollkupferkern von anderen Billigkabeln ab. Und vorweggenommen, kann ich mich über das Signal am Receiver wirklich nicht beklagen.
Kompressionsstecker

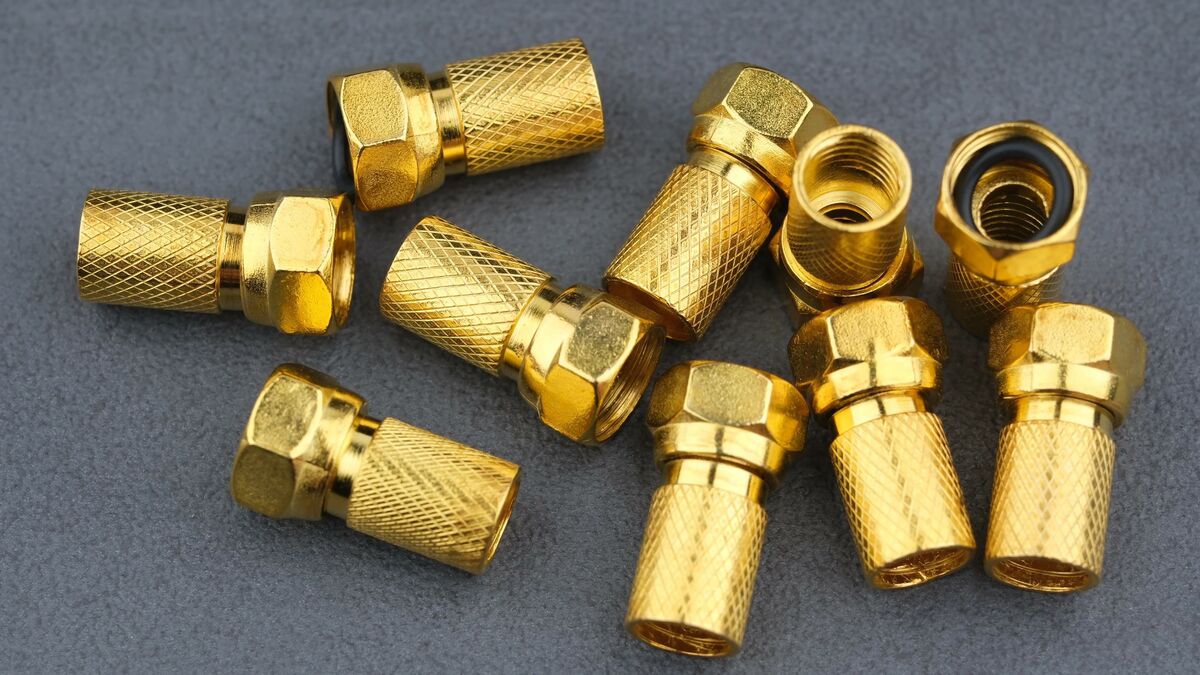

Das Koaxkabel wird inklusive zehn F-Steckern zum Aufschrauben geliefert. Sie sind gefühlt so ziemlich das Minderwertigste, was ich bisher in der Hand gehalten habe. Kurz gesagt: ein Fall für die Mülltonne. Bezahlbare Alternativen gibt es u. a. von Schwaiger und Cabelcon.
Wer ein paar mehr F-Stecker zu montieren hat, dem kann ich eine Kompressionszange nahe legen. Sie beschleunigt und erleichtert die Steckermontage insgemein. Außerdem verbessern Kompressionsstecker die Abschirmung und stellen eine wasserdichte Verbindung mit dem Kabel her. Nicht grundlos entsprechen sie dem aktuellen Status quo.
Kompressionszange

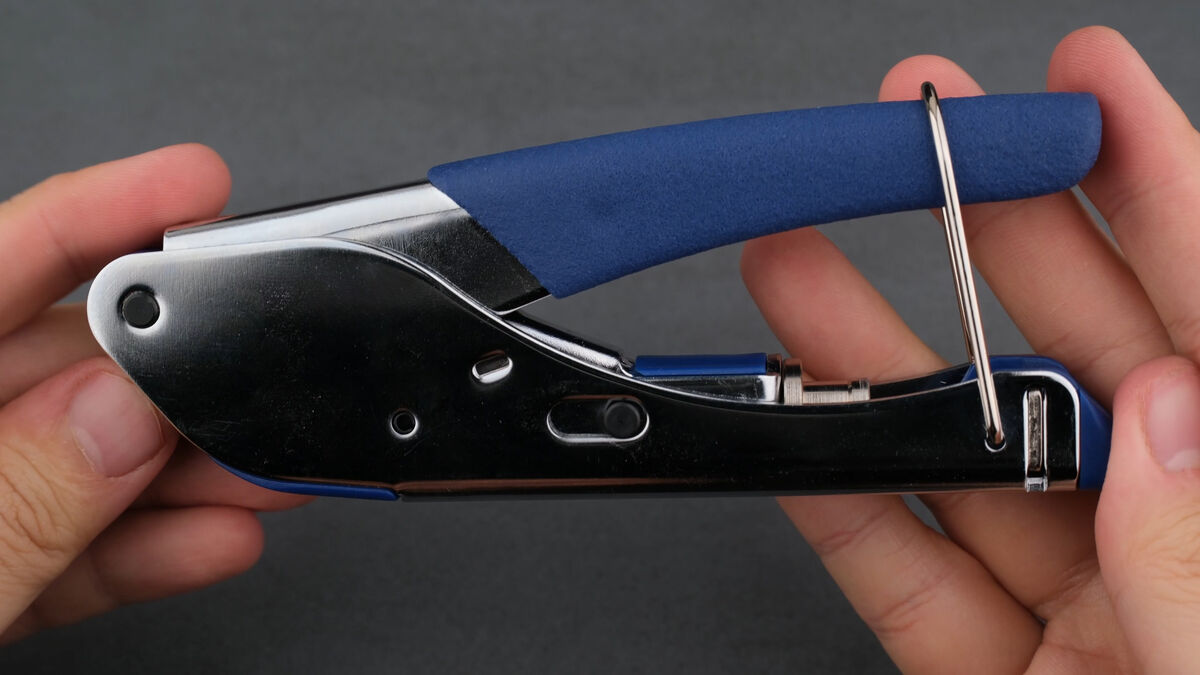

Ich nutze meine Cabelcon CX3 Pocket jedenfalls schon eine ganze Weile und möchte sie wirklich nicht mehr missen. Und obwohl es sich um ein Markenprodukt handelt, war sie gar nicht mal so teuer.

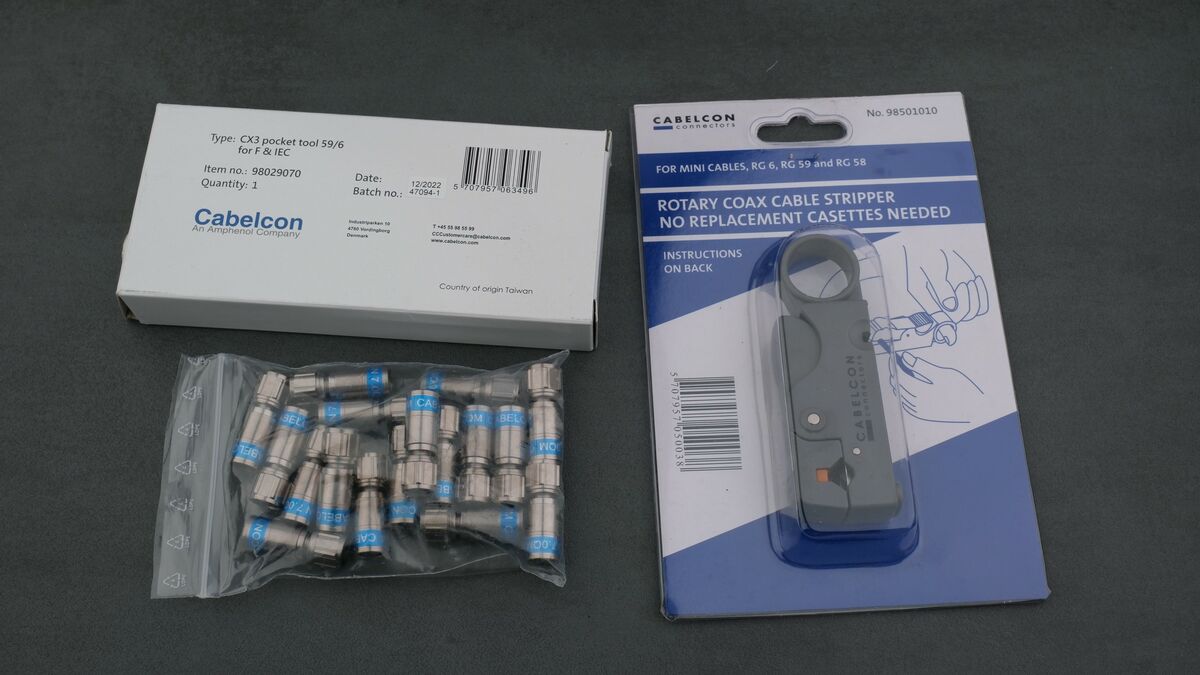

Die Cabelcon-Kompressionszange gibt es einzeln oder im Set mit Cable-Stripper (also dem Abisolierer) und 20 Kompressions-F-Stecker. Dabei kann zwischen den folgenden Steckertypen gewählt werden: CX3 4.9 HQ, CX3 5.1 HQ und CX3 7.0 QM.
Cabelcon Steckertypen
Welcher Typ benötigt wird, hängt vom verwendeten Koaxialkabel ab. Dazu eine kleine Übersicht, die der Orientierung dient:
| Cabelcon F-Stecker | Dielektrikum | Mantel | passend für z. B. |
|---|---|---|---|
| F-56-CX3 4.9 HQ (F-6-TD 4.9) | 4,6 - 4,7 mm | ca. 7,0 mm | ÖREN C100, RG 6 / U-4 TCWB, HD 103; AXING SKB 395 |
| F-56-CX3 5.1 HQ (F-6-TD 5.1) | 4,8 - 4,9 mm | ca. 7,0 mm | KATHREIN LCD61, LCD90, LCD95, LCD99, LCD111 & LCD115 |
| F-56-CX3 7.0 QM (F-6-TD QM 7.0) | 4,7 - 5,7 mm | 6,4 - 7,5 mm | (nahezu alle Kabel) |
Ich nutze eigentlich nur noch den Cabelcon CX3 7.0 QM F-Stecker. Er ist der universellere und passt auch auf etwas dickere Koaxkabel, wie dem 7,2 mm Mantel meines von PremiumX. Außerdem handelt es sich um einen sogenannten QuickMount-Kompressionsstecker. Dieser erspart mir bei der Montage einen Zwischenschritt.
So wird es gemacht:
Koaxialkabel abisolieren

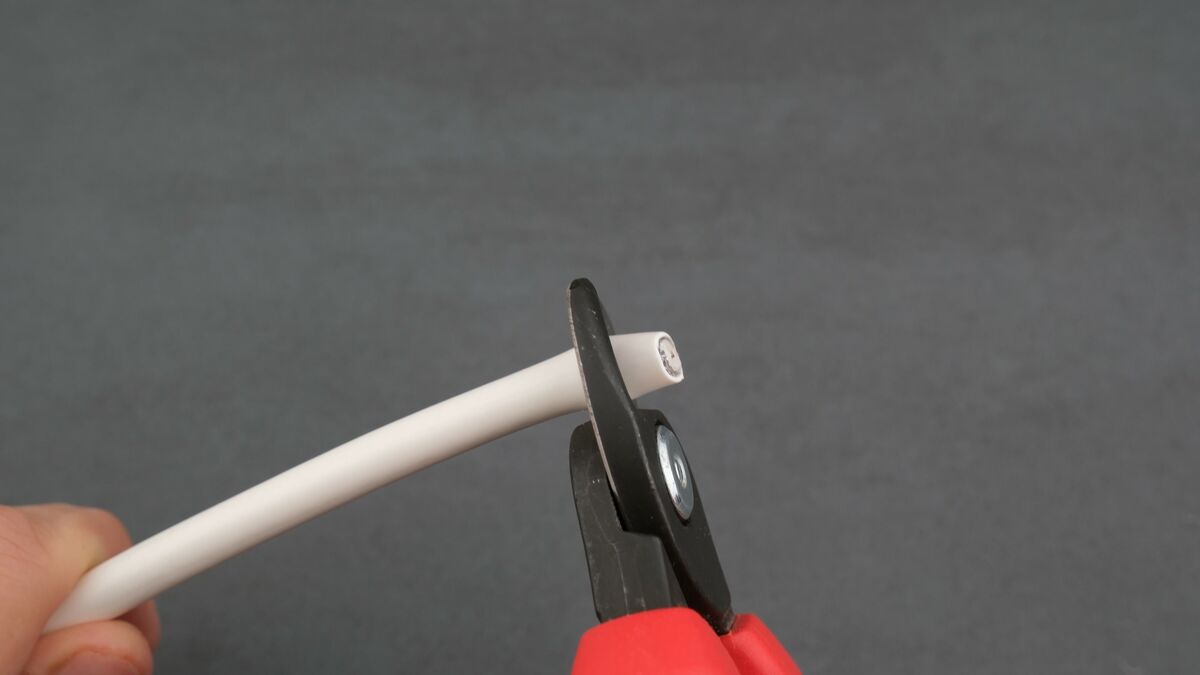

Um eine saubere Schnittkante zu gewährleisten, schneide ich zunächst ein kleines Stück vom Kabelende ab. Obwohl ich eine sehr scharfe Kabelschere verwendet habe – ein guter Seitenschneider erfüllt ebenso seinen Zweck – ist etwas Nacharbeit erforderlich, um den Mantel wieder in Form zu bringen.
Jetzt kann es ans Abisolieren gehen. Dies erfolgt in zwei Schritten: Zuerst muss die Ummantelung des Kabels um ca. 15 Millimeter entfernt und danach der Innenleiter auf etwa 10 Millimeter freigelegt werden. Hierfür kannst du ein scharfes Teppich- oder Kabelmesser verwenden.
Absetzwerkzeug

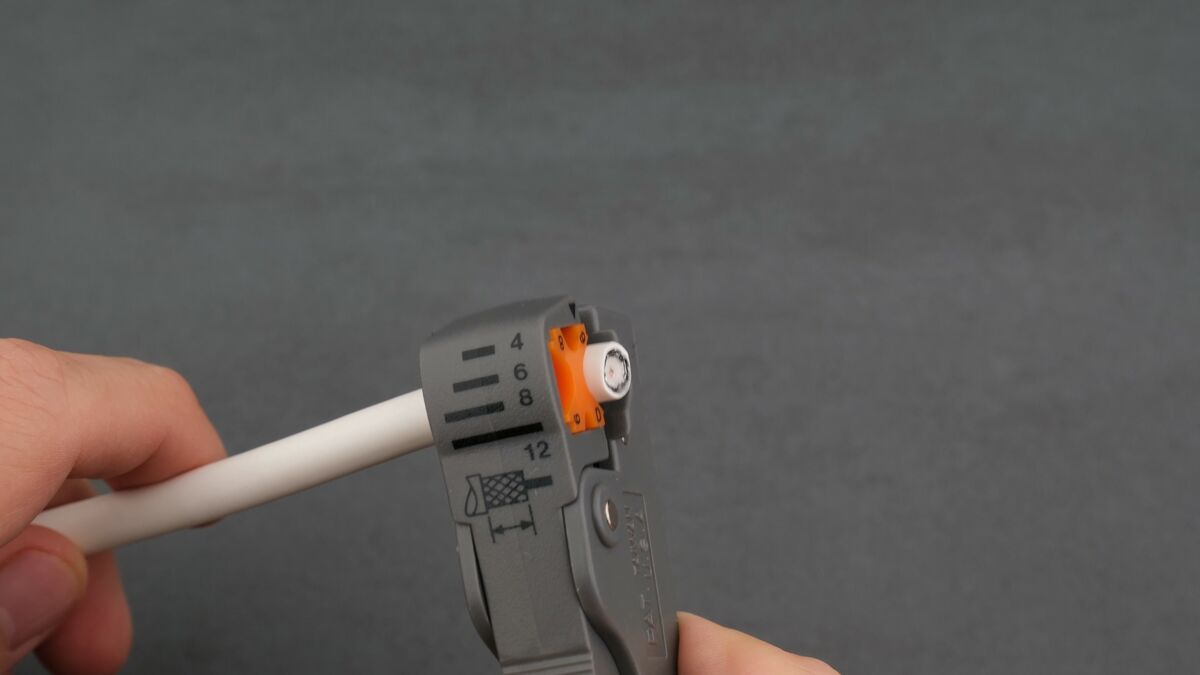

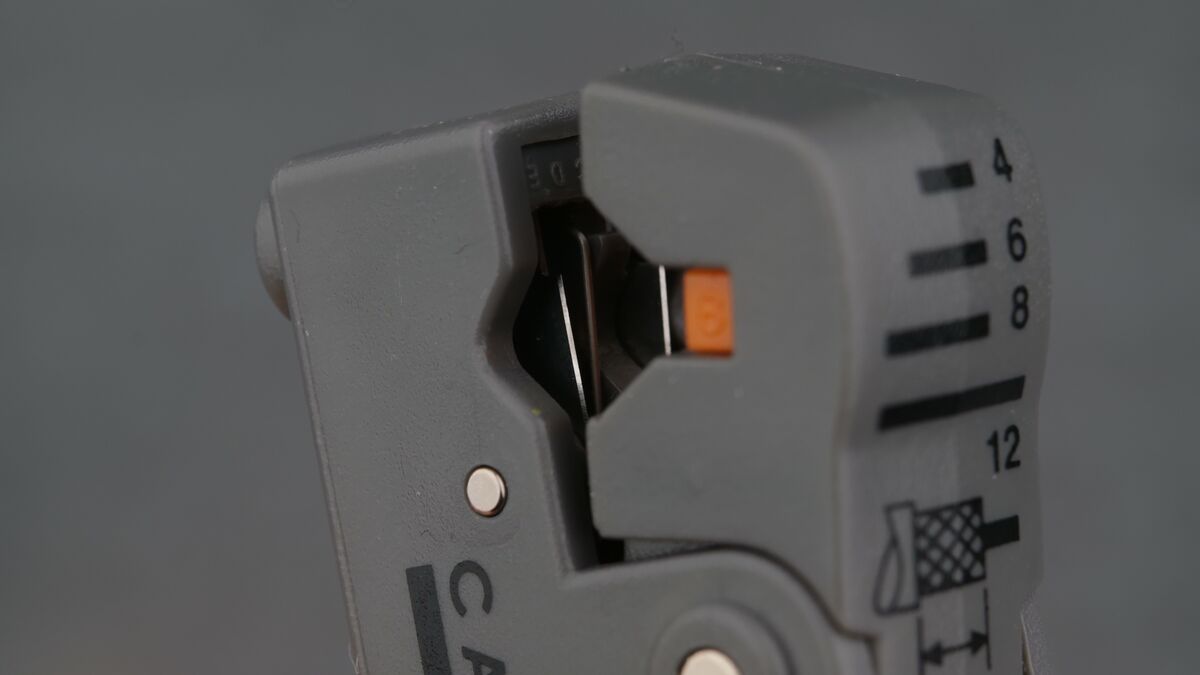

Präziser und in nur einem Durchgang gelingt es jedoch mit einem Absetzwerkzeug. Wichtig ist, dass sich dessen Klingen verstellen lassen. Der Cabelcon Cable-Stripper erfüllt diese Anforderung. Die Feineinstellung erfolgt über zwei Madenschrauben auf der Unterseite. In meinem Fall sind die beiden Messer bereits optimal auf das verwendete Antennenkabel eingestellt.
Das Kabelende ist bündig mit dem Gehäuseüberstand einzusetzen. Anschließend wird das Abisolierwerkzeug vier bis fünf Mal gedreht und abgezogen. Die Drehrichtung ist auf dem Gehäuse vorgegeben.

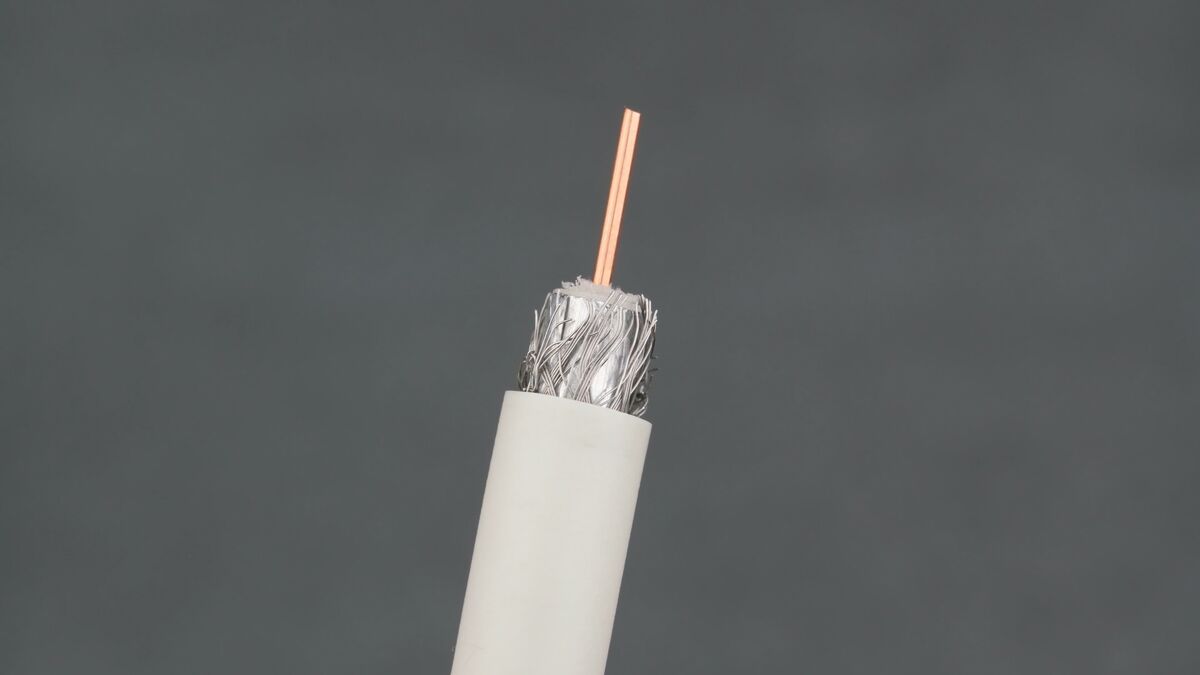

Im Idealfall liegen nun 8 Millimeter des Innenleiters und 7 Millimeter der untersten Geflechtschirmung frei. Bei mir liegt noch eine Schicht der Folienschirmung darüber, die ich von Hand entfernen muss. Die Klingen des Absetzwerkzeugs habe ich bewusst so eingestellt, um bei kleinsten Unebenheiten nicht das Geflecht zu verletzen.
Besonderheiten bei Cabelcon Kompressionssteckern mit QuickMount
Dass die äußere Geflechtschirmung abgeschnitten ist, entspricht den Herstellervorgaben für den QuickMount-Stecker und wird leider häufig falsch gemacht.
Anders als bei den Cabelcon-Steckertypen CX3 4.9 HQ und CX3 5.1 HQ muss und darf das verbleibende Geflecht auch nicht über den Mantel zurückgeklappt werden. Es bleibt an Ort und Stelle.
F-Stecker verpressen

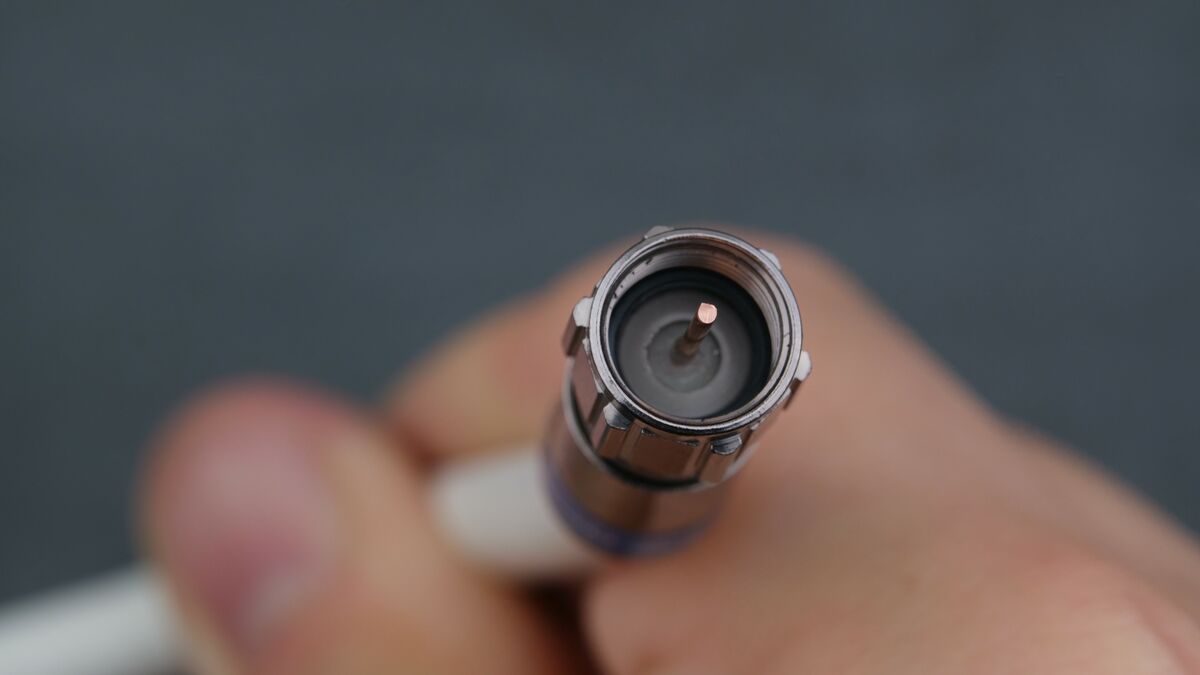

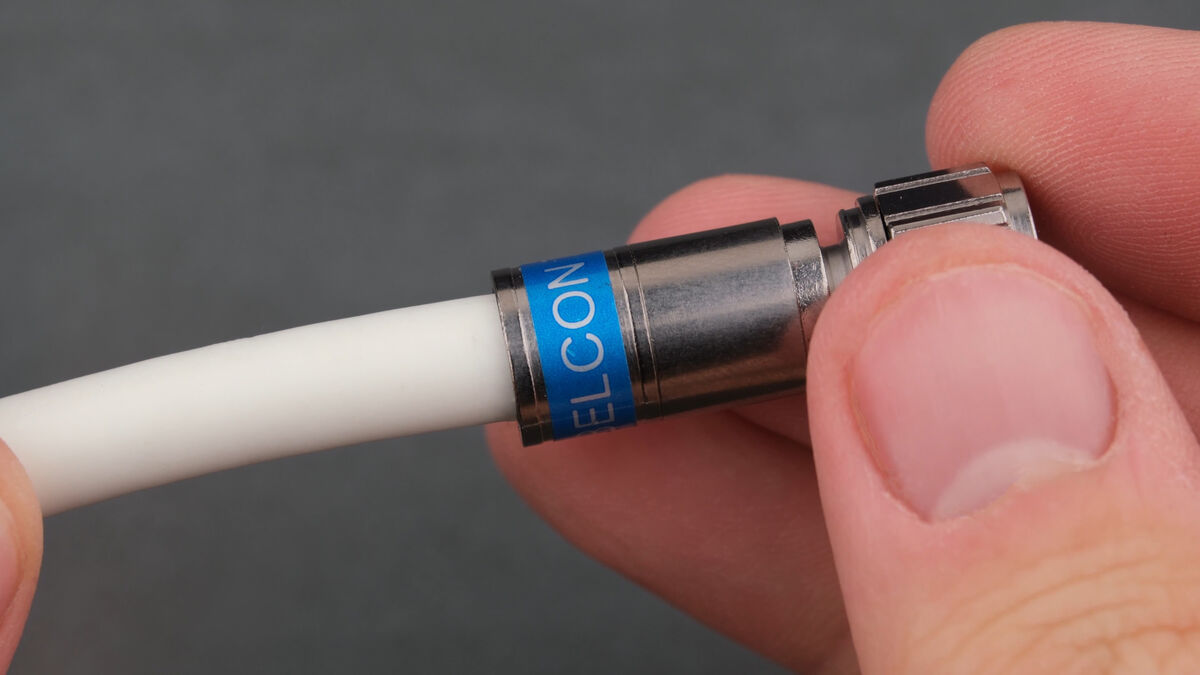

Der F-Stecker wird einfach über den Kabelmantel gesteckt, bis das Dilektrikum von innen bündig anstößt. Von vorne darf kein Strang des Geflechts sichtbar sein.

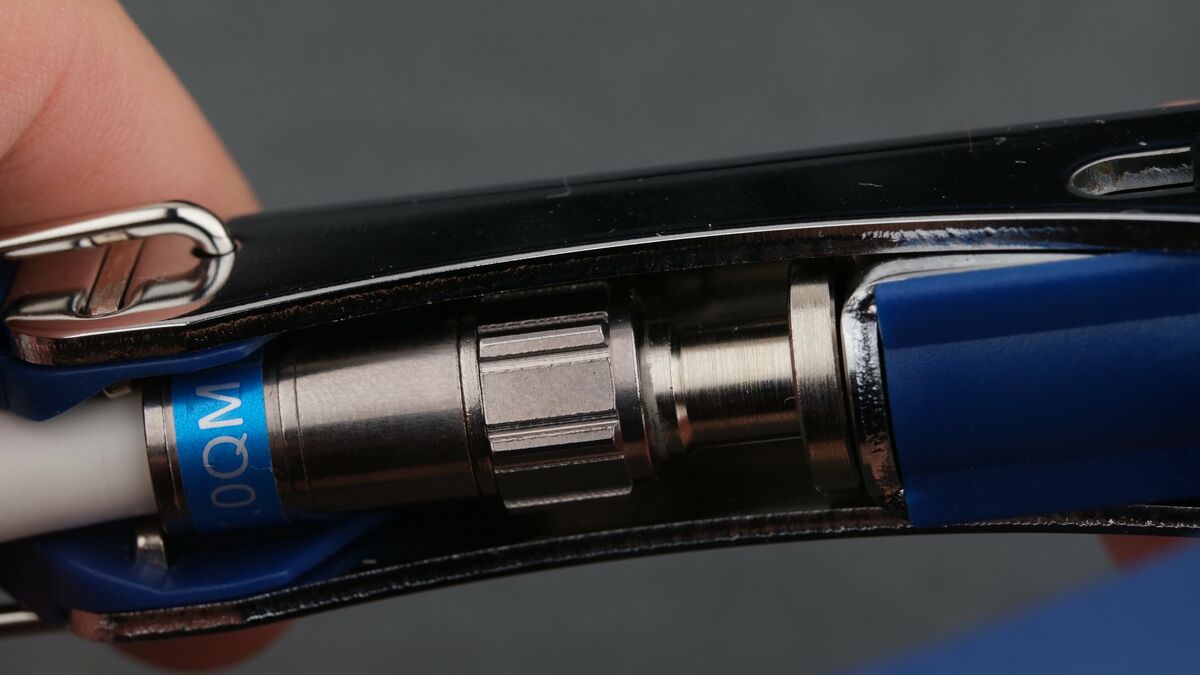

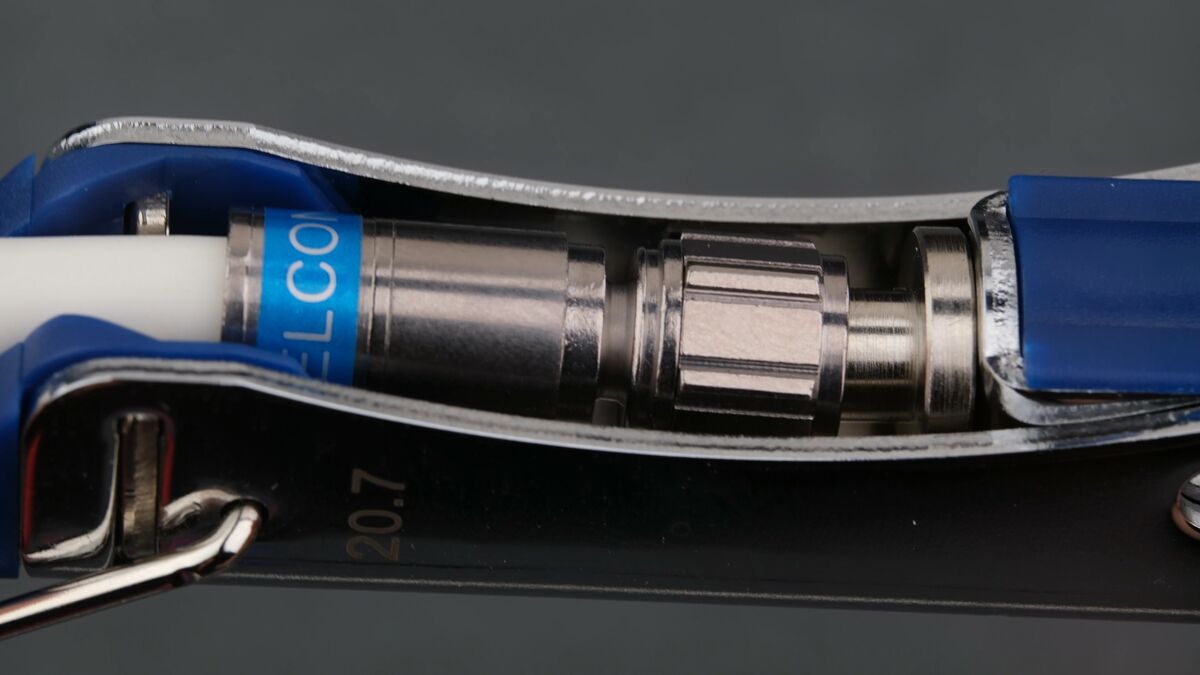

Um den Stecker zu verpressen, wird er von hinten in das Kompressionswerkzeug so eingelegt, dass sein Kopf den Stempel umschließt. Durch das Zusammenpressen der Zange wird der Kompressionsstecker fest mit dem Kabel verbunden. Dies erfordert etwas Kraftaufwand.
Der Kompressionsvorgang muss vollständig abgeschlossen sein. Wurde die Zange zu früh geöffnet, kann jedoch nochmal nachgepresst werden.
Mit einem Zugtest ist die feste Verbindung zu prüfen.
Innenleiter kürzen

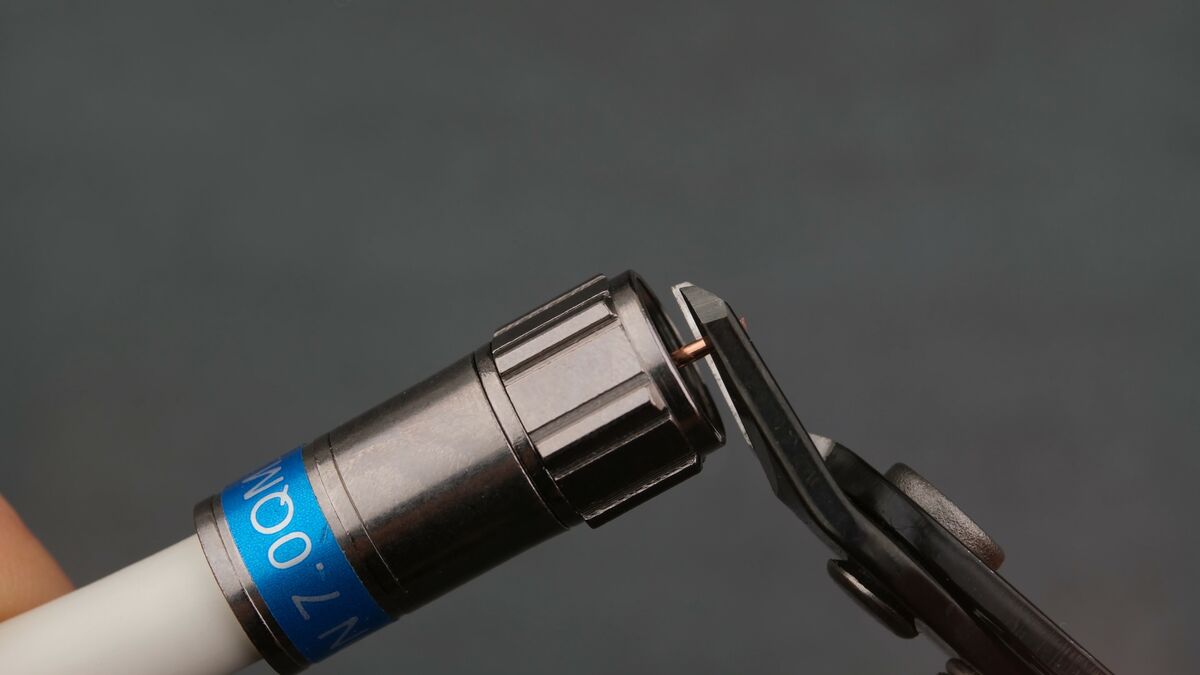

Im letzten Schritt muss nur noch der Innenleiter gekürzt werden. Er darf maximal 1 bis 2 Millimeter überstehen. Schließt die Seele bündig mit dem Steckergehäuse ab, ist das ebenfalls völlig in Ordnung.
Und damit ist mein neues Sat-Kabel konfektioniert. Mit etwas Routine dauert es keine ganze Minute pro F-Stecker.
