Koaxialkabel prüfen
In diesem Tutorial zeige ich dir, wie du ein Koaxialkabel prüfen kannst – sowohl auf Durchgang als auch auf Kurzschluss. Die Messung kann im Bestand erfolgen und erfordert keine lange Prüfleitung, die womöglich quer durch das ganze Haus gezogen werden müsste. Mit diesem Trick lässt sich außerdem auch ein Antennenkabel ganz einfach einem Anschluss zuordnen. Alles, was du dafür benötigst, ist ein einfaches Multimeter mit Durchgangsprüfung – ein DUSPOL erfüllt natürlich ebenso seinen Zweck.
Koaxkabel auf Kurzschluss prüfen
Ob ein Kurzschluss vorliegt, lässt sich ganz einfach feststellen, indem zwischen Innenleiter und Schirmung auf Durchgang geprüft wird. Das Koaxkabel darf dabei auf keiner Seite angeschlossen sein – also weder am LNB, noch am Multiswitch, Fernseher oder Receiver.
Es spielt grundsätzlich keine Rolle, ob ein Antennenstecker montiert ist oder nicht. Selbst über die Buchse der Anschlussdose ließe sich auf einen Kurzschluss hin prüfen. In meinem Fall ist beidseitig ein F-Stecker am Kabel montiert.
Für die Kurzschlussprüfung wird das Multimeter eingeschaltet und auf Durchgangsprüfung gestellt. Eine der beiden Messspitzen lege ich am Metallrand des Steckers an und mit der anderen berühre ich den Innenleiter.

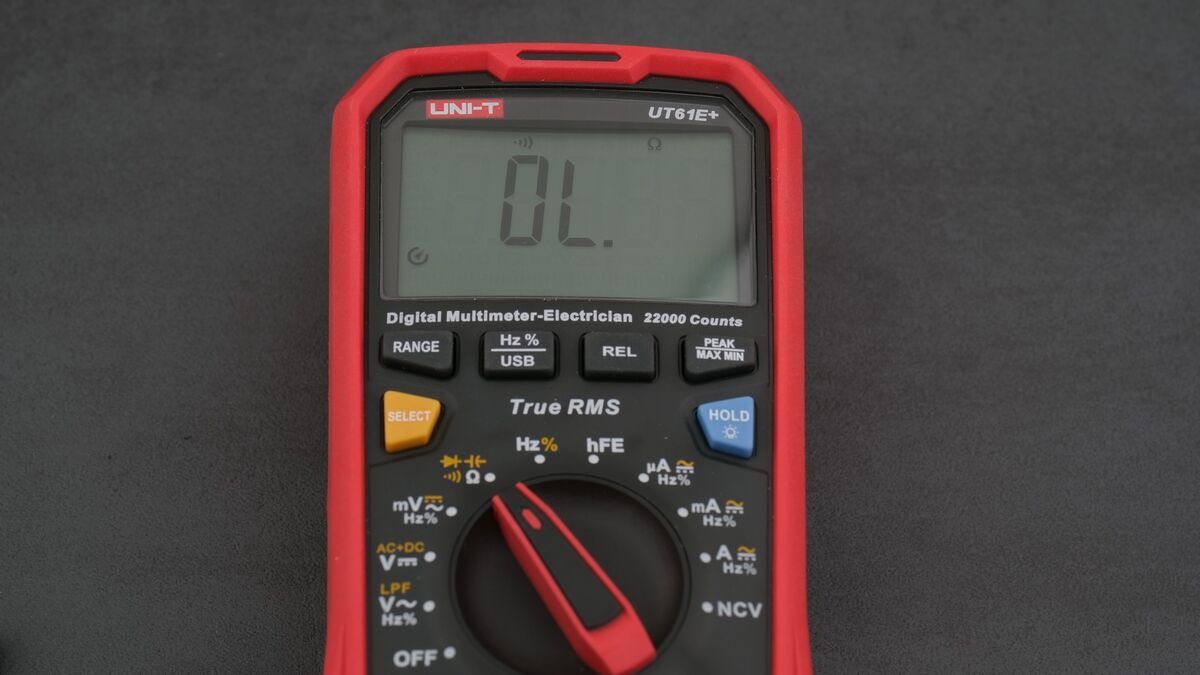

Das Display des Messgeräts zeigt weiterhin OL an, also open line. Das bedeutet, dass keine Verbindung zueinander bzw. zwischen Schirmung und Seele besteht.

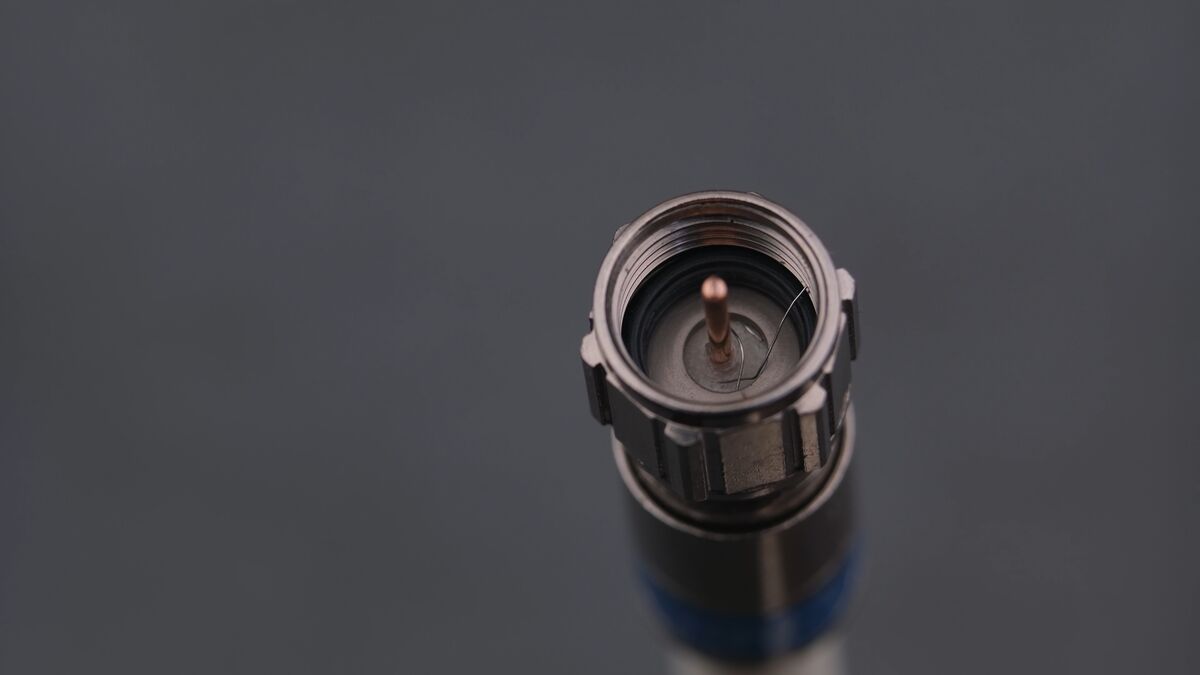

Wäre dem nicht so, würde mein Multimeter außerdem piepsen. In einem sollchen Fall muss der Kurzschluss jedoch nicht unbedingt am Koaxialkabel selbst, sondern könnte ebenso an einem nicht richtig montierten F-Stecker liegen. Diese von beiden Seiten abzunehmen und die Prüfung direkt am Kabel zu wiederholen, bringt Gewissheit.
Antennenkabel auf Durchgang prüfen
Um das Antennenkabel auf Durchgang zu prüfen, sind die Messsonden an die beiden Enden des Kabels zu halten – von Innenleiter zu Innenleiter und von Schirmung zu Schirmung. Das Piepsen des Multimeters bestätigt, dass eine Verbindung besteht.
Bei einem bereits verlegten Sat-Kabel ist dies jedoch weniger praktikabel. Die Prüfleitung müsste dazu meist um etliche Meter quer durchs Haus verlängert werden. Mit einem Trick lässt sich jedoch ganz einfach Abhilfe schaffen: indem das Schirmgeflecht als Rückleitung genutzt wird. Dazu muss es am anderen Kabelende lediglich mit dem Innenleiter kurzgeschlossen werden. Messleitungen mit Krokodilklemmen sind hierzu ideal.

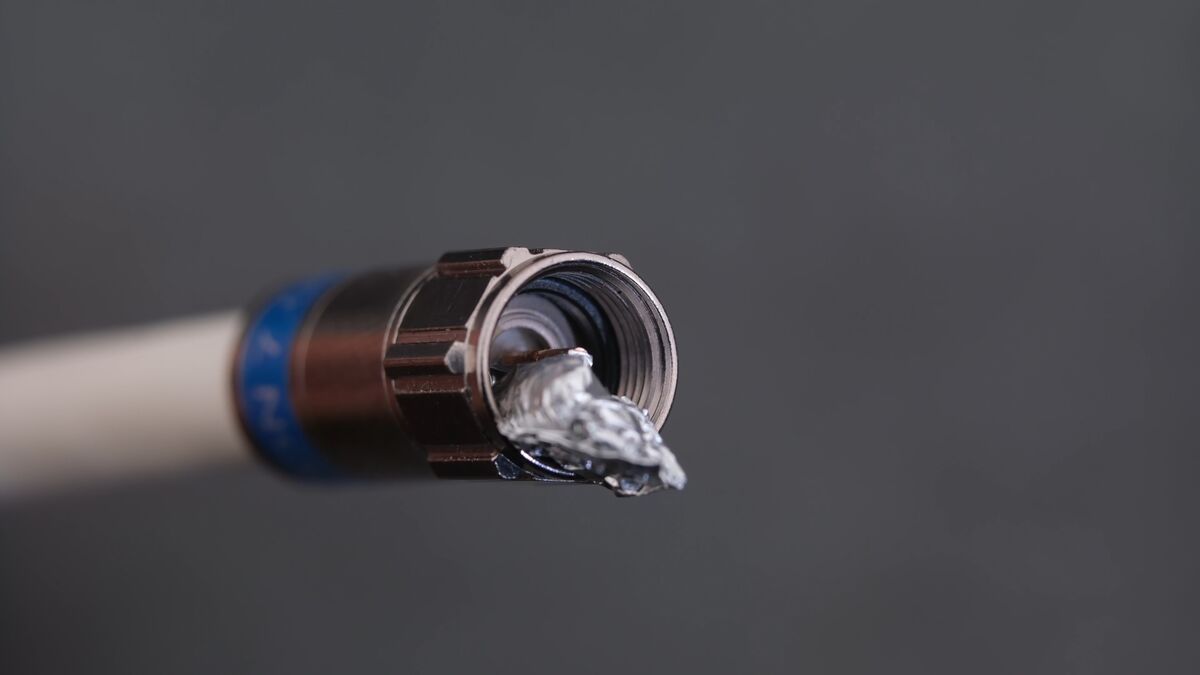

Ein Stück Alufolie erfüllt jedoch ebenso seinen Zweck.

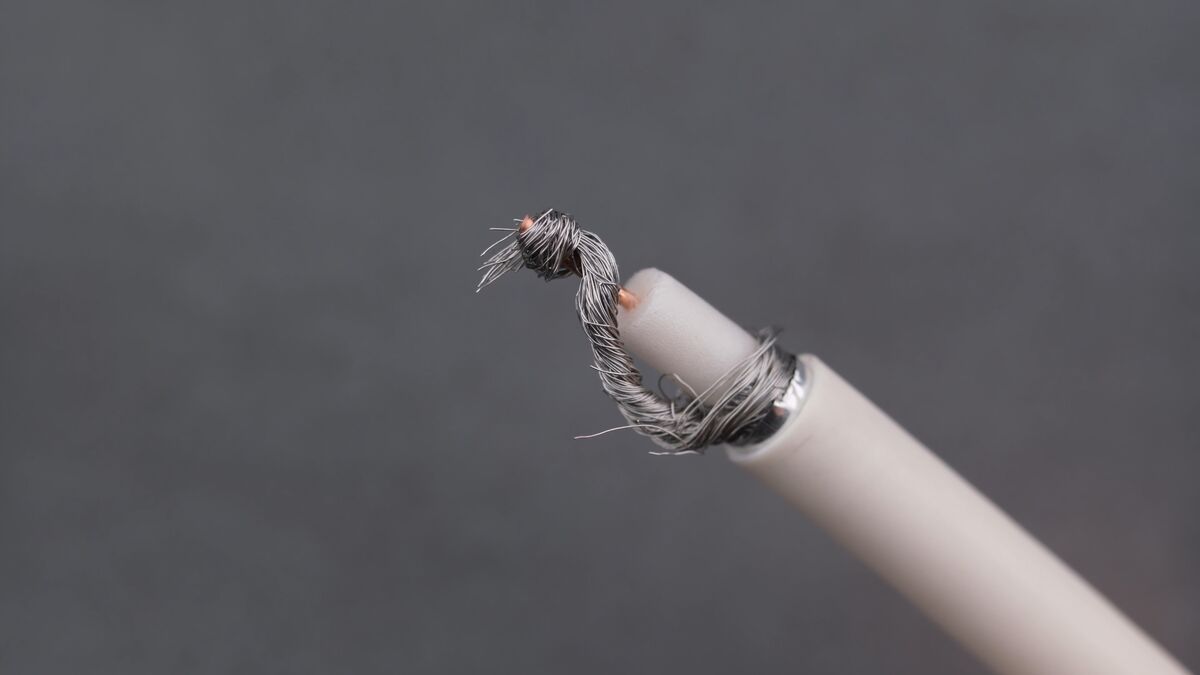

Ist kein Antennenstecker montiert, kann das Schirmgeflecht auch direkt um die Seele gewickelt werden.

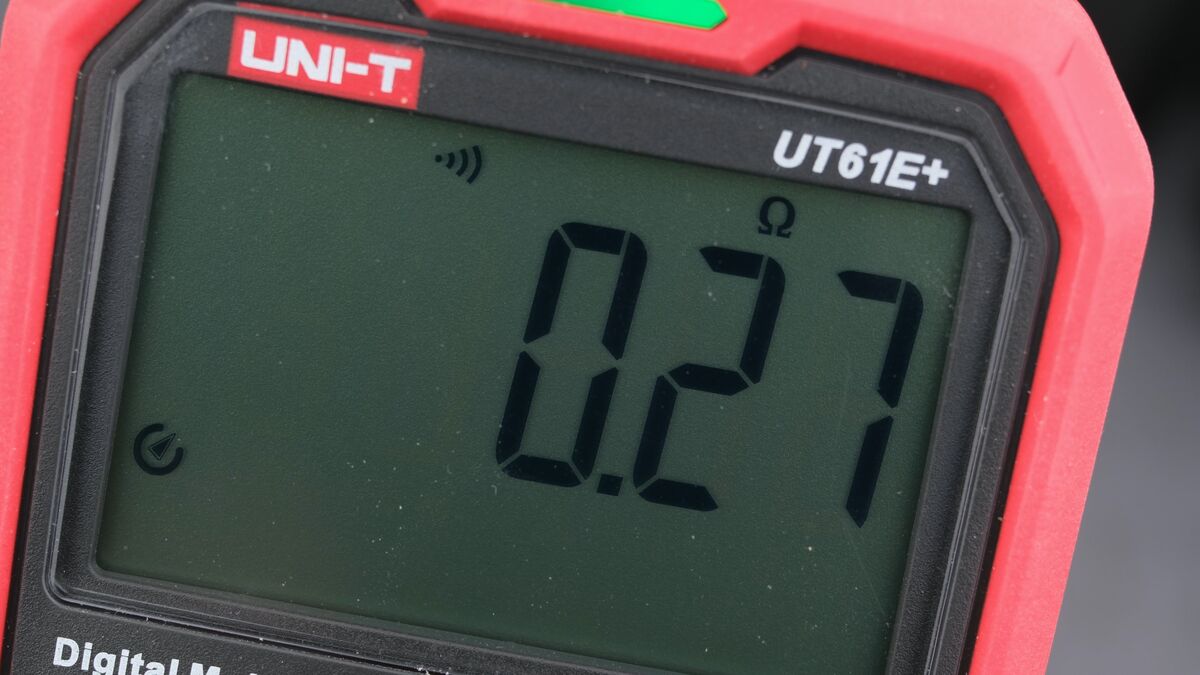

Die Durchgangsprüfung erfolgt am anderen Kabelende, wie schon bei der Kurzschlussprüfung, über die Schirmung und den Innenleiter. Dieses Mal sollte das Multimeter jedoch piepsen bzw. einen Durchgang anzeigen.
Auf gleicher Weise lassen sich auch unbekannte Antennenkabel am Verteiler identifizieren – am besten die Beschrifung sofort nachholen, um so etwas Ordnung in die TV-Verkabelung zu bringen.
