Western-Union-Splice – Kabel verbinden ohne Hilfsmittel
Du musst zwei Kabel verbinden und hast deinen Werkzeugkoffer gerade nicht dabei? Kein Problem! In dieser Kurzanleitung zeige ich dir eine über 100 Jahre alte Methode, mit der sich zwei Leiter ohne Löten, Crimpen, Klemmen oder Schrauben miteinander verbinden lassen: den Western-Union-Splice.
Die Verbindung stammt aus der Telegrafenzeit und wurde speziell für zugbelastete Leitungen entwickelt, da sie sich unter Zug sogar noch fester zusammenzieht – also selbstsichernd wirkt.
Anleitung: Western-Union-Splice

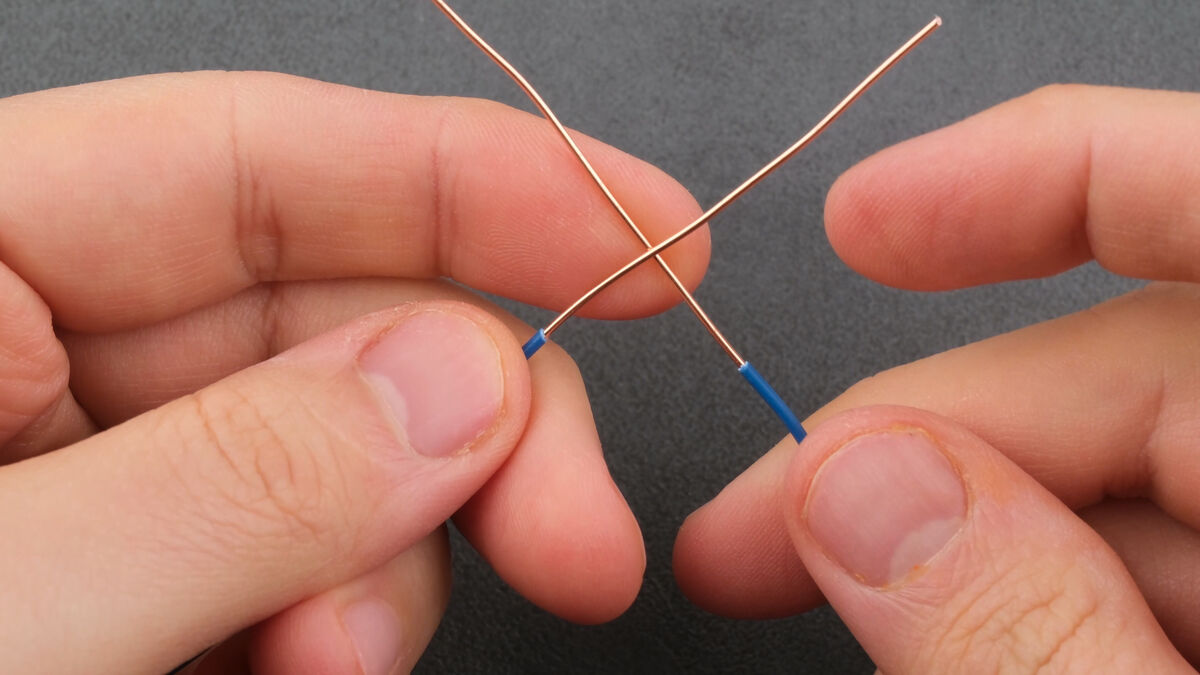

Für den Western-Union-Splice sind zunächst beide Leiterenden auf etwa 6 cm abzuisolieren. Dann werden die blanken Leiter so über Kreuz gelegt, dass auf beiden Seiten genügend Reserve für fünf bis sechs enge Wicklungen bleibt. Eine Zange kann beim Fixieren helfen – ist aber nicht zwingend erforderlich.
Nun wird der erste Draht stramm und eng anliegend um den gegenüberliegenden gewickelt. Das Gleiche wird anschließend mit dem zweiten Leiter spiegelbildlich wiederholt. Überstehende Drahtenden können mit einer Zange angedrückt oder einfach gekürzt werden.
Übergangswiderstand

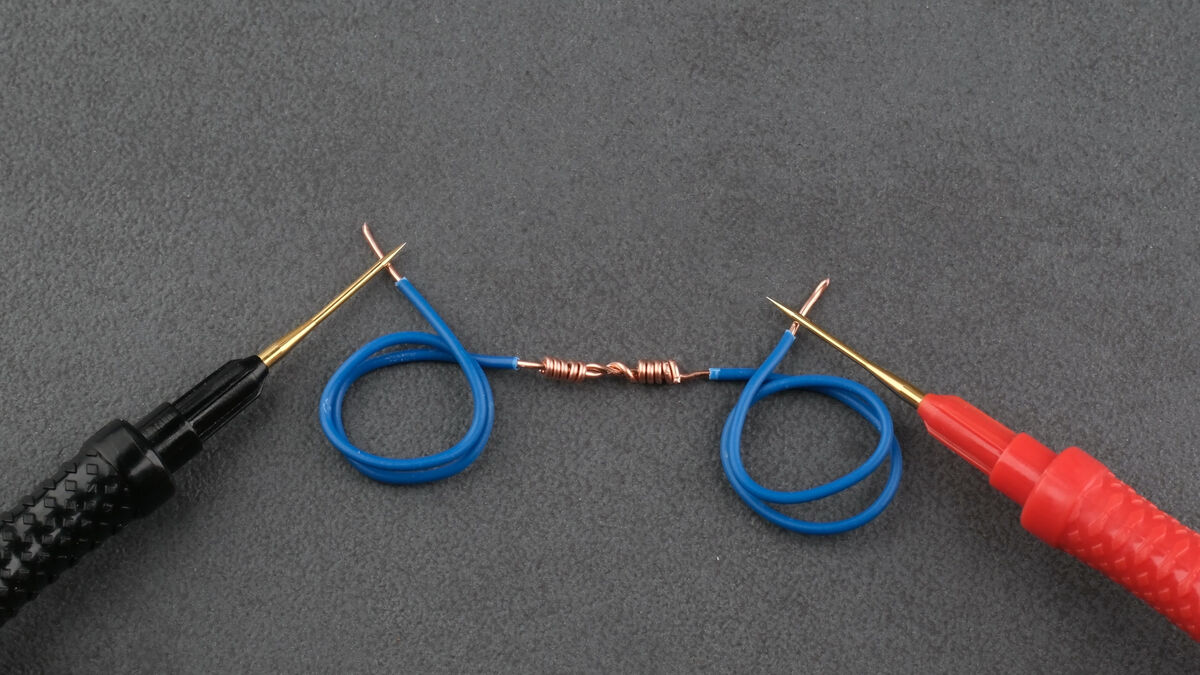

Das Ergebnis ist eine Kabelverbindung ohne Löten oder Klemmen, die sich unter Zug sogar noch fester zusammenzieht, statt sich wie beim einfachen Verdrillen zu lösen – und wie die Widerstandsmessung mit dem Multimeter zeigt, auch ohne nennenswerten Übergangswiderstand.

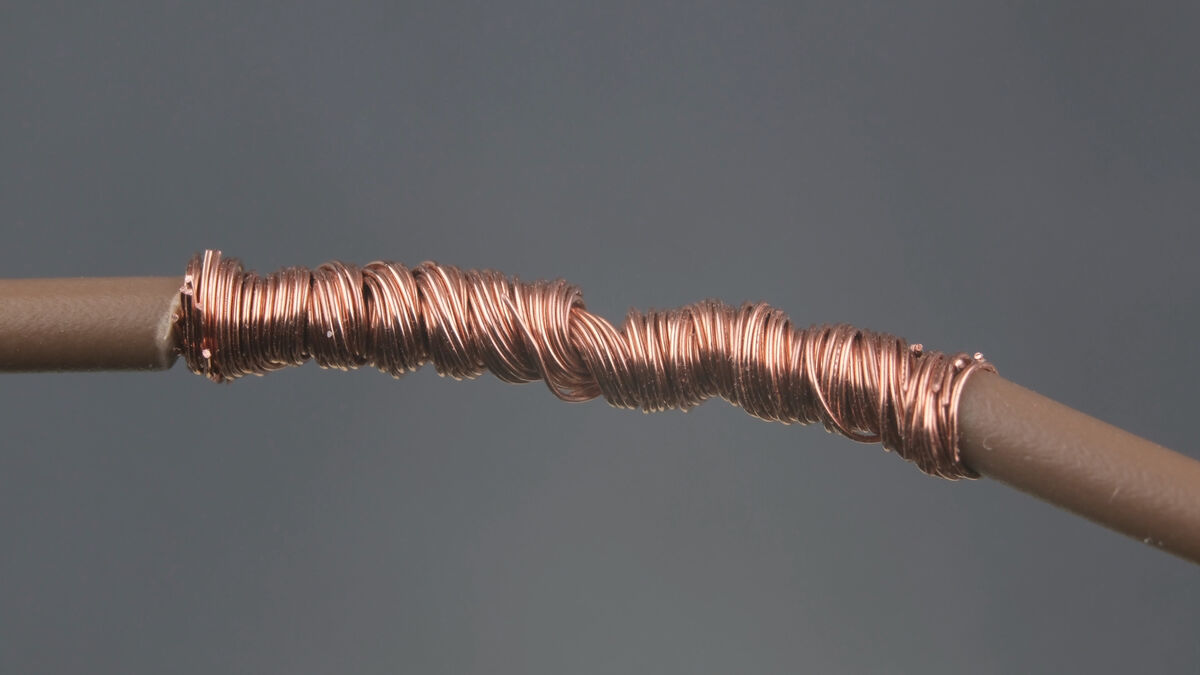

Der Western Union Spleiß funktioniert nicht nur mit starren Leitern, sondern ebenso mit flexiblen Litzen – ist dabei aber etwas weniger zugfest.
Isolierband/Schrumpfschlauch

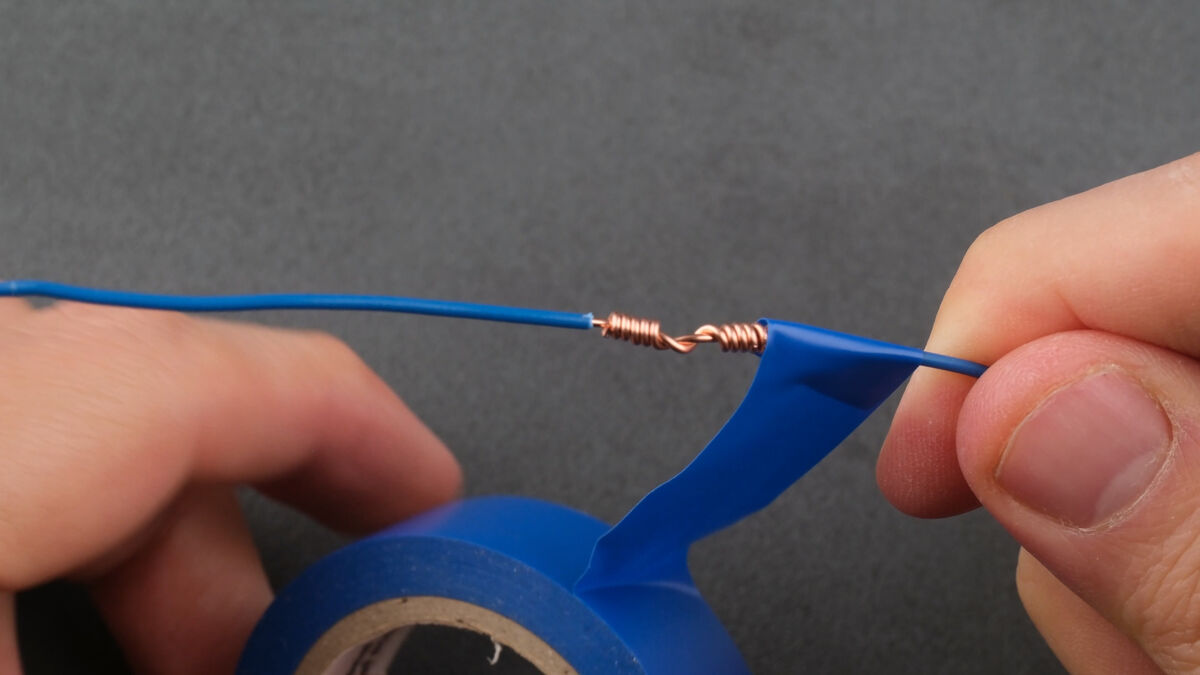

Ein Stück Isolierband oder Schrumpfschlauch schützt die Verbindung zusätzlich.
Dass es sich dabei weder um eine fachgerechte Dauerlösung noch um eine Verbindung für Netzspannung, sondern vielmehr um ein Provisorium für Signalleitungen oder Kleinspannungen handelt, sollte natürlich jedem klar sein!
Western-Union-Splice löten

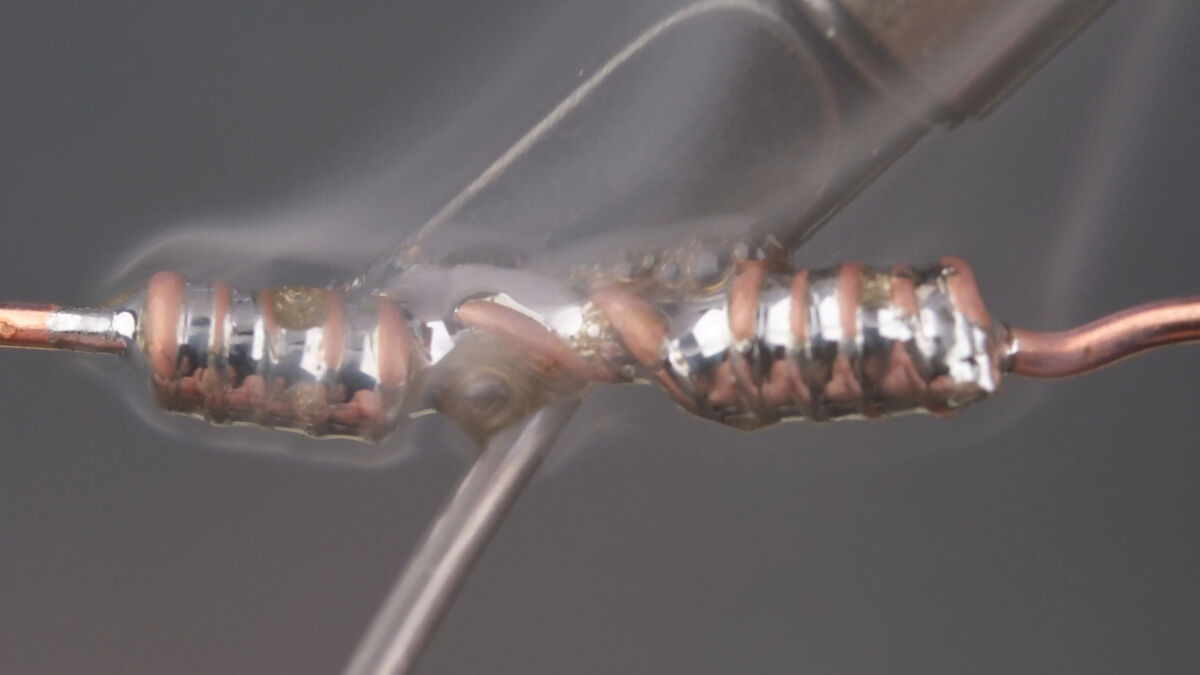

Wird der Spleiß später jedoch nachgelötet, ergibt sich eine dauerhafte Verbindung, die sogar in einem NASA-Standard zur Kabelverarbeitung beschrieben ist. Sieh dir dazu aber auch mein anderes Tutorial an, in dem ich zeige, wie man zwei Litzen miteinander verlötet und die Lötstelle wasserdicht verschließt.
Und damit habe ich dir gezeigt, wie du mit dem Western-Union-Splice zwei Kabel ohne Hilfsmittel verbinden kannst – so, wie es schon vor über 100 Jahren gemacht wurde.
